WS(SX)-Serisi Bimetal (Elektrikli Bağlantı) TermometreleriOrta ve düşük sıcaklıklarda saha tespiti için uygundur, sıvı, gaz ve buhar sıcaklıklarını doğrudan ölçebilir, sıvı zararsız, açık, sağlam ve sarsınmaya dayanıklı. Tüm cihazlar paslanmaz çelik malzemelerden oluşur ve iyi su geçirmez ve korozyon önleyici özelliklere sahiptir. Elektrik temas bimetal termometresi, orta ve düşük sıcaklıklarda saha tespiti ve otomatik kontrol için uygun bir alettir ve doğrudan gazın sıcaklığını ölçebilir ve ölçülen ortamın sıcaklık değişikliklerini otomatik olarak kontrol eder veya sinyal verir. Bu seri petrol, kimya, metalurji, tekstil, gıda ve diğer endüstrilerde yaygın olarak kullanılır. |
|
Model talimatları
|
|
|
|
Teknik parametreler
|
| Birim: mm |
| Model numarası |
Nominal çap |
Ölçüm aralığı °C |
Değeri °C |
Uzunluk Ekle
L'nin |
Koruma borusu çapı
d |
Diş montajı
M'nin |
| WSS-3 kapısı |
60 |
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1
2
2
5
5
10
10 |
75;100;
150; 200;
250; 300;
400; 500; |
6 |
M16 × 1.5 |
| WSS-4口 WSSX-4'ün 口 |
100 |
10 |
27×2 |
| WSS-5 kapısı |
150 |
10 |
|
Doğruluk: ±% 1.5
Zaman sabiti: 40s'den fazla değil
Koruyucu boru basıncı: 6.3MPa
Nominal güç: 20VA (duygusuz yük)
Maksimum çalışma akımı: 1A
Sürekli Akım: 0.6A
Maksimum çalışma gerilimi: 380VAC, 220VDC
Görüntüleme Standartı: JB/T8803-1998 |
|
|
Yükleme yöntemi
|
|
|
|
|
|
| Etkinlik dış iplik (1) |
Etkinlik İçinde İplik(2) |
Flanç Bağlantısı (3) |
Ayarlanabilir hareketli dış iplik (4) |
Sabit dış iplik (5) |
|
|
WSSX kabloları:
|
|
| 1. Kamu hattı |
2. Üst Sınır |
3. Alt Sınır |
4. Yerleşme |
|
|
| Model numarası |

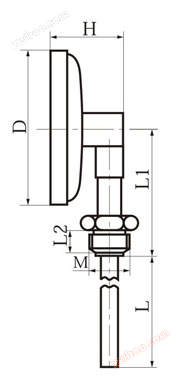

Boyut |
| D'nin |
H'nin |
L'nin |
L1 |
L2'nin |
L3'ün |
M'nin |
| WSS - 30 □ |
60 |
/ |
75;100;
160; 200;
250; 300;
400; 500;
- 1000. |
62 |
12 |
|
16×1.5 |
| WSS-31'in □ |
46 |
60 |
| WSS-32'nin □ |
44 |
55 |
| WSS-40'ın □ |
100 |
/ |
72 |
16 |
27×2
G½'nin
ZG½'nin
NPT½'nin |
| WSS-41'in □ |
46 |
94 |
| WSS-42'nin □ |
44 |
82 |
| WSS-48'in □ |
58 |
64 |
| WSS-50'nin □ |
150 |
/ |
72 |
16 |
| WSS-51'in □ |
46 |
112 |
| WSS-52'nin □ |
44 |
82 |
| WSS-58'in □ |
58 |
64 |
| WSS-401'nin □ |
100 |
/ |
72 |
16 |
42 |
27×2 |
| WSS-411'in □ |
46 |
94 |
| WSS-421'in □ |
44 |
82 |
| WSS-481'in □ |
58 |
64 |
|
|
|
|
|
| WSS-□ 01 |
WSS-□ 11 |
WSS-□ 21 |
WSS-□ 81 |
|
|
|
|
|
| WSSX-□ 401 |
WSSX-□ 411 |
WSSX-□ 421 |
WSSX-□ 481 |
|
Termometre Kap Uygulamaları
Süreç yüksek basınç, yüksek akım hızı veya korozyon durumu varsa, bimetal termometrenin koruyucu borusu bu tür koşullara uygulanamaz ve cihaz öncesi işlem borusu veya ekipmanın kapalı bir sistem olması gerektiği durumlarda, güvenli ve normal çalışmayı sağlamak için termometre borusu kullanılmalıdır. Orta ve düşük basınçlı ortamlar için düz veya konik delik boru tipi termometre boruları kullanılmalıdır; Ölçülen ortamın akış hızı yüksek veya termometre borusunun yüksek mukavemetini gerektiren durumlar için, konik delik tipi boru seçilmelidir; Direnci azaltmak veya ısıl tepki süresini azaltmak gereken durumlar için, merdiven şeklindeki termometre boruları seçenekli olarak kullanılabilir. |
|
Termometre Kapağı Özellikleri
|
| Kap şekli: düz, konik, merdiven |
| Boru türü: Dikişsiz çelik boru, bütün delik boru |
Boru çapı: İç çap Ø6 ~ Ø16 (Tüm delik borusu)
Dış çap Ø12 ~ Ø30 (dikişsiz çelik boru) |
Toplam boru uzunluğu: Genel delik boru: ≤1000mm
Dikişsiz çelik boru: ihtiyaca göre |
| Kap malzemesi: 304, 316, titanyum, Hash alaşımı, Monel alaşımı, yüksek sıcaklık boru vb. |
| Korpus montaj biçimi: Düz dişli, konik dişli, kaynaklı, flanşlı |
|
|
|
|
|
|
Termometre kapı modeli gösterimi
|
|
|
| Kod Adı |
Notlar |
| W'nin |
Sıcaklık ölçeği
|
| TG'nin |
Kap
|
|
1 |
Kap Yapısı Tipi
|
| E Dikişsiz çelik boru tipi (bölücü kaynak) |
| T Düz delik boru tipi (bütün delik) |
| P konik delik boru tipi (bütün delik) |
| S Merdiven Boru Tipi (Tüm Delik) |
|
2 |
Bağlantı Yükleme
|
| G Düz dişli |
| N koni dişli |
| w kaynak |
| F Fransız |
|
| Diğer gereksinimler varsa, şirketimizin onaylaması ve açıklaması gerektiğinde özelleştirilebilir |
|
|
Sipariş Bilgisi |
| Model / Yapı şekli / Bağlantı şekli / Toplam uzunluk / Ekleme derinliği / Bağlantı dişleri |
| Şablon Görüntülemesi |
|
| Metin ifadesi |
| Bimetal termometre kasa, konik kasa konik dişli bağlantı Z3/4 "toplam uzunluğu L × ekleme derinliği E = 200 * 150 |
|
|
Boyut
|
|
Not:
| e: Ekleme derinliği - cihaz veya bant boyutuna göre kullanıcı tarafından belirlenir |
| T: Uzatma uzunluğu - cihazın veya borunun yalıtım katmanı olduğunda ihtiyaç duyduğunda uzatma uzunluğu |
| L: Toplam uzunluğu |
|
|
|
Güvenlik Uyarısı
Güvenlik nedeniyle, lütfen doğru ürün modelini seçin, örneğin ürün seçimi veya yanlış kullanımı mülkiyet kaybına veya kişisel hasara neden olabilir, sistem tasarımcısı ve kullanıcı doğru ürünü seçmek ve ürünü doğru yöntemle kullanmaktan tamamen sorumludur. |
